Bilddokumentation - Bau der Linus F5 Style Mandoline

Die folgenden Bilder geben wieder etwas Einblick in den Bau dieses Instrumentes. Es handelt sich um eine grobe Zusammenfassung da eine umfassende Dokumentation nicht vorgesehen war.

Material für das Instrument

Zuerst werden die Tops gefügt und verleimt.

Die Zargen werden von Hand gebogen.

Die Reifchen werden extra hergestellt. Es kommen auch hier wieder heimische Hölzer zur Verarbeitung.

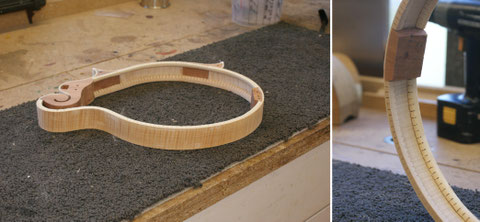

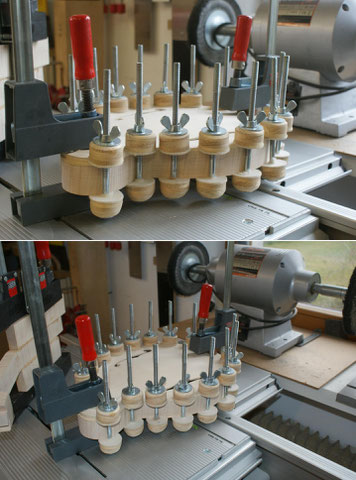

Nachdem die Zagen verleimt sind, werden die Reifchen eingeleimt.

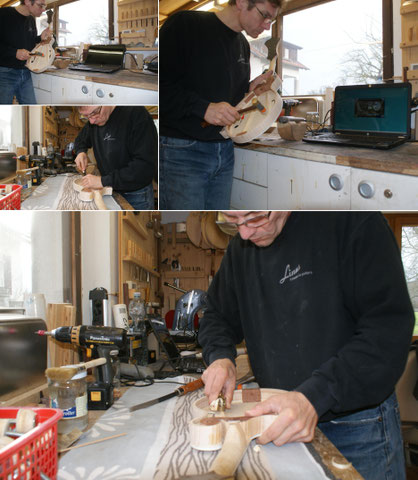

Nun kann die Decke aus heimische Fichte geschnitzt werden.

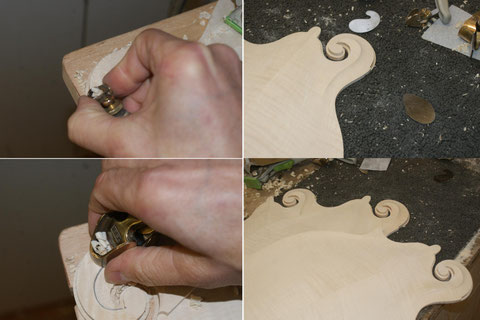

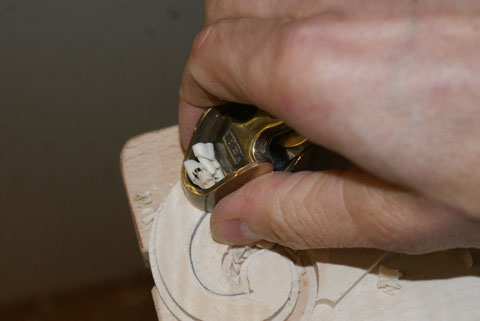

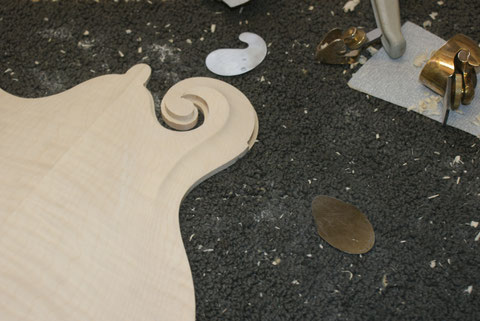

Der Schneck ist eine kleine Herausforderung.

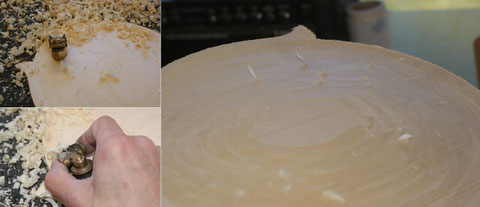

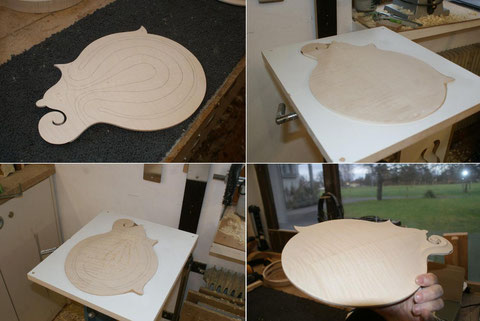

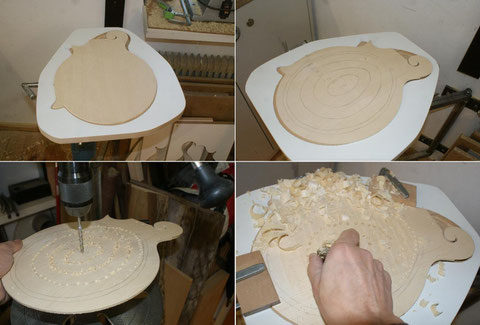

Mittels Indexbohrungen wird die Deckenstärke schon grob bestimmt.

Das gleiche geschieht jetzt mit dem Back. Hier kommt ein wunderbar geriegelter Bergahorn zum Einsatz.

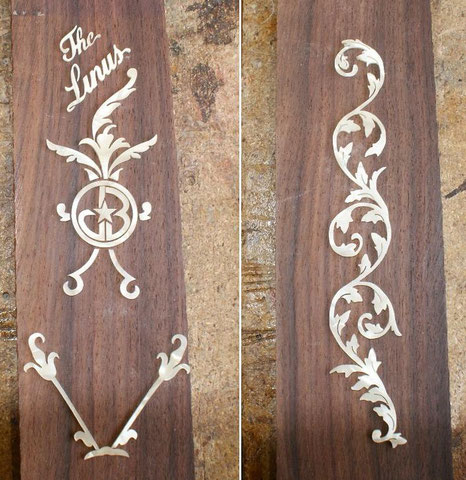

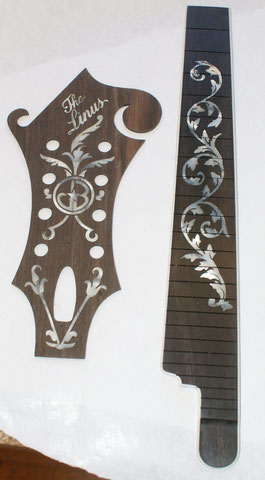

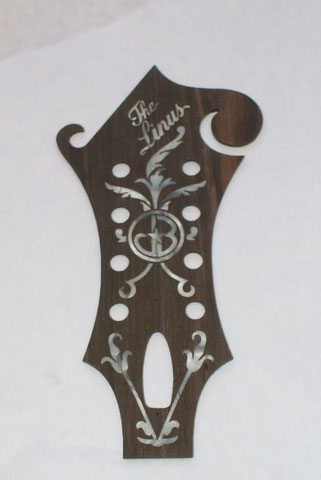

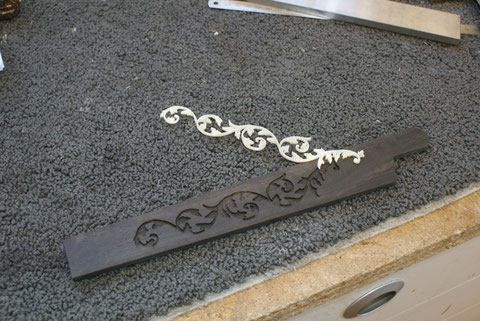

Einlegen des Inlays in die Kopfplatte ...

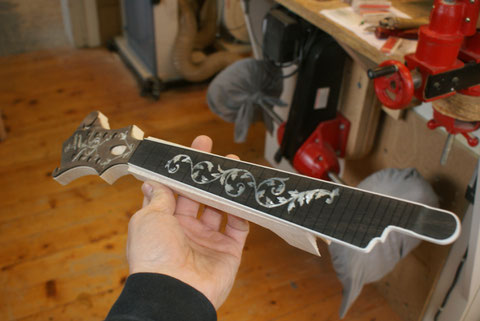

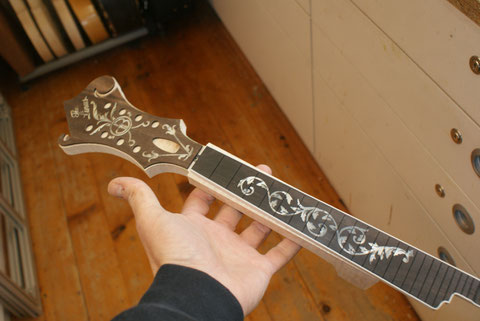

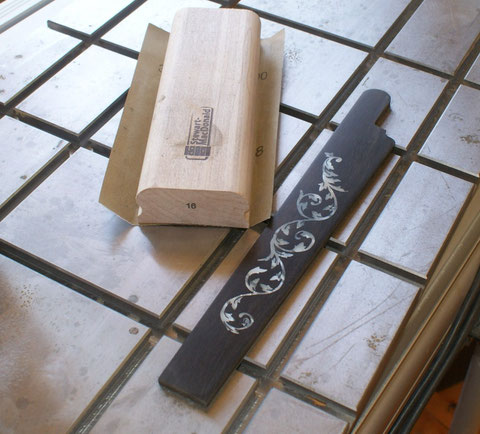

... und in das Griffbrett.

Im Anschluss wird alles verschliffen.

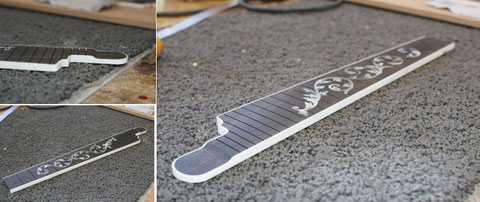

Anbringen des Griffbrettbindings.

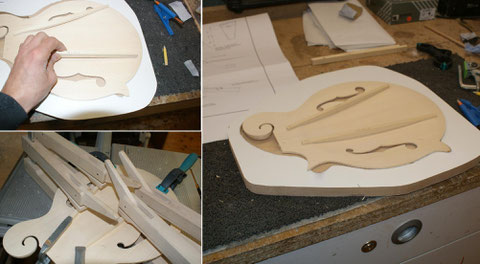

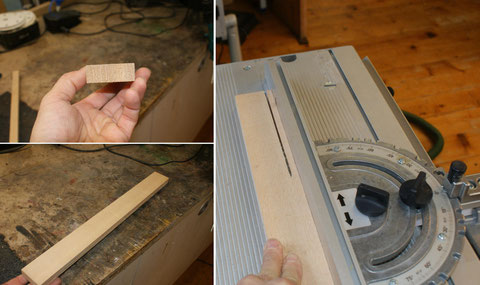

Die Tonebars werden aus feinjäriger Fichte geschnitten ...

... und an die Decke angepasst.

Die Tonebars werden verleimt.

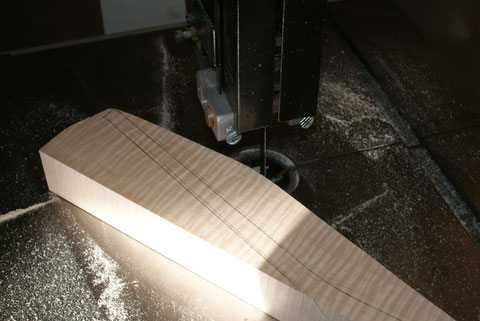

Nun wird es zeit den Hals ...

... vorzubereiten.

Die Ohren werden aus Resten des Halsholzes angeleimt.

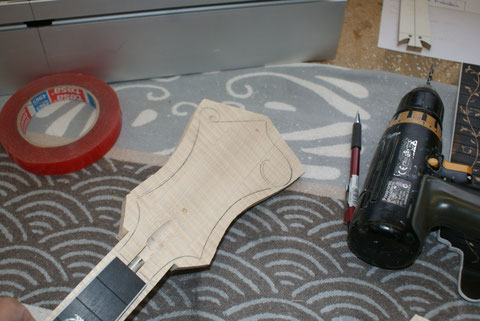

Grob geschnittene Kopfplatte.

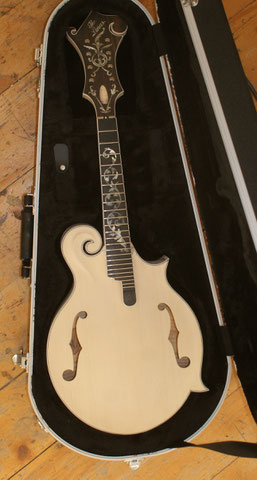

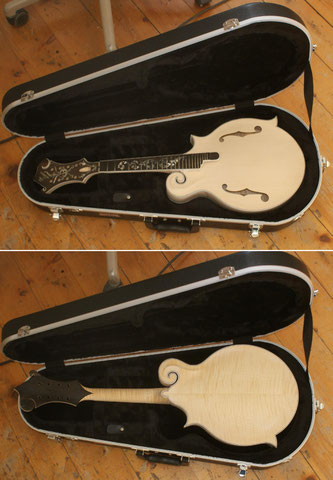

So wird das dann mal aussehen.

Jetzt wird erst einmal die Decke auf den Zargenkranz geleimt.

Der Hals wird an den Zargenkranz angepasst und ...

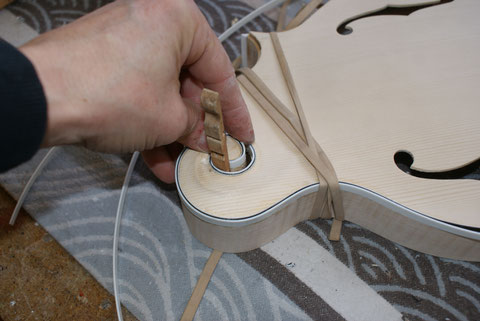

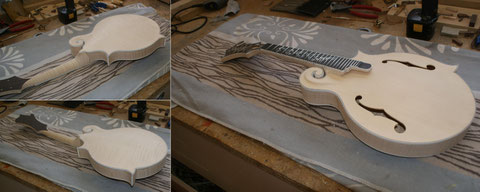

... das Binding an der Decke wird eingearbeitet. Anschließend wird der Hals eingeleimt.

Jetzt können die Tonebars abgestimmt werden. Zum Einsatz für das Taptunig kommt die Software von Strobosoft.

Nach dem Abstimmen von Tonebars und Back, wirdauch der Rücken des Instrumentes mit dem Zargenkranz verleimt.

Jetzt wird das Binding am Back gefräst ...

... und eingearbeitet.

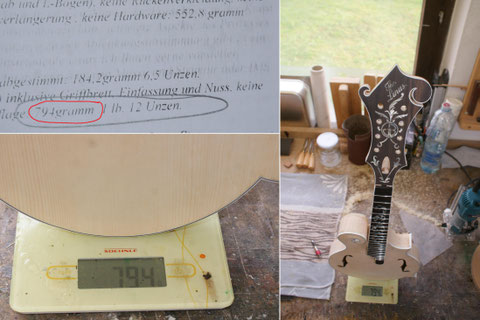

Gewichtsangabe aus der Literatur lässt gespannt auf das Endergebnis warten. Das dauert aber noch ...

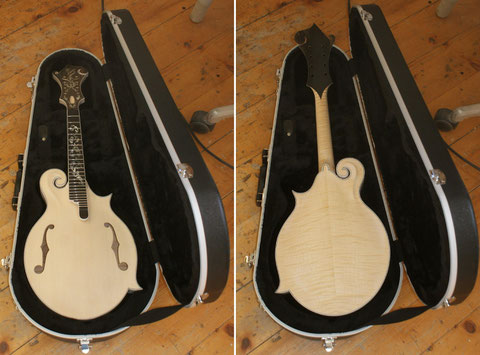

Jetzt ist erst einmal Feierabend.

Um den gewünschten Farbton zu erreichen, wurde gebeizt. Anschließend mit Klarlack grundiert um die Poren zu füllen.

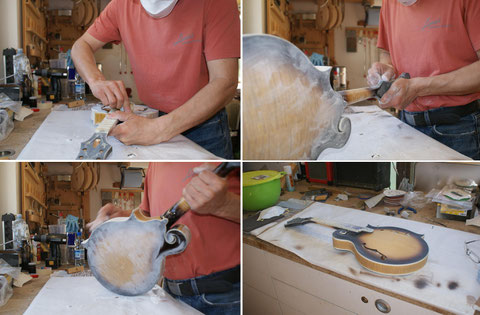

Nach dem Grundiergang wurde das Instrument angeschliffen und abgeklebt. Das Busrt wurde eigenst gemischt.

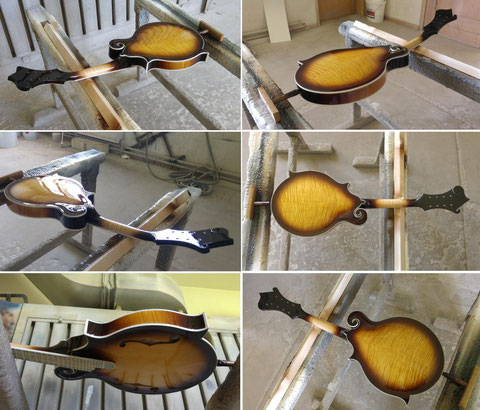

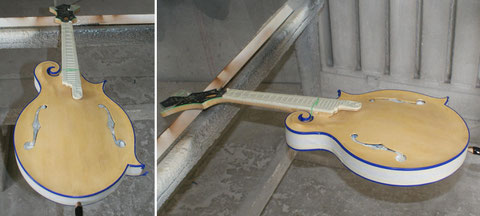

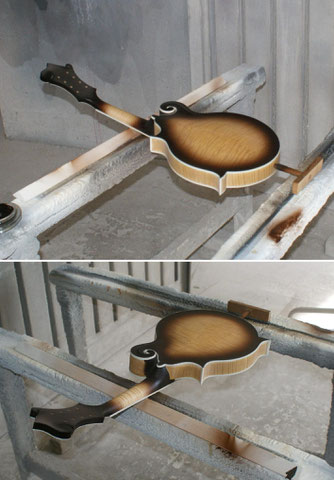

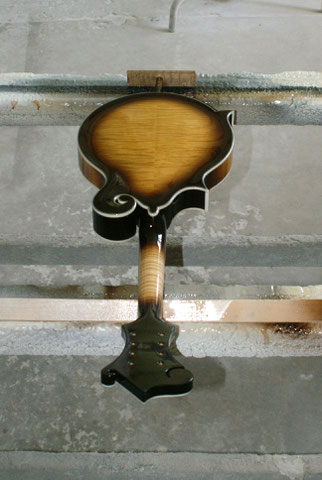

Zuerst wird die Decke und er Rücken gemacht. Darum sind die Zargen abgeklebt.

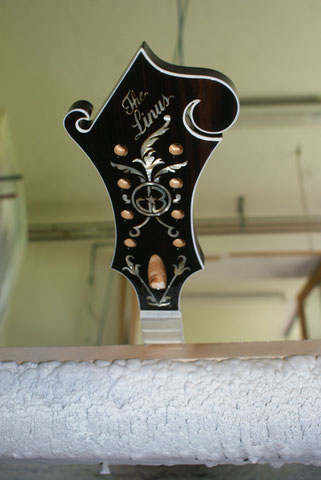

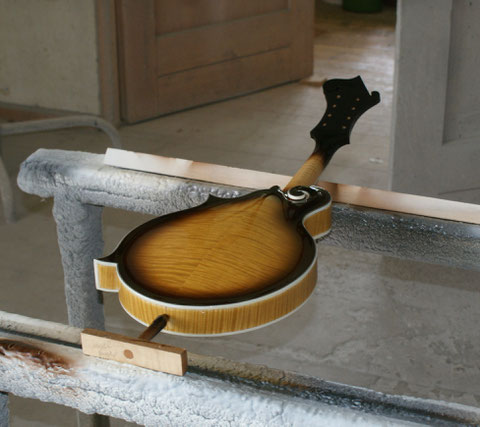

So sieht es jetzt aus.

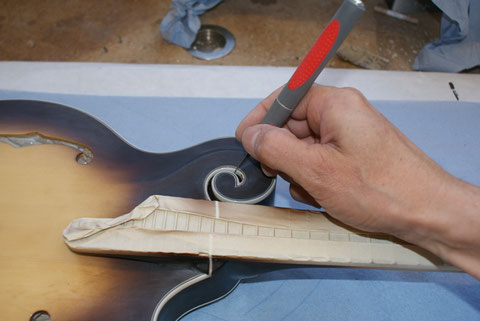

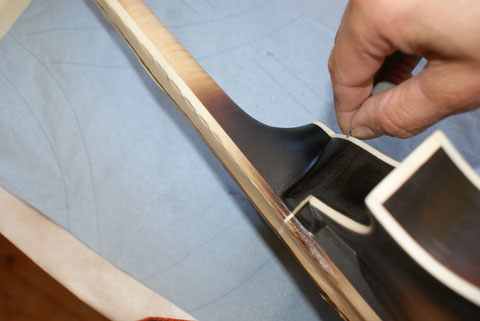

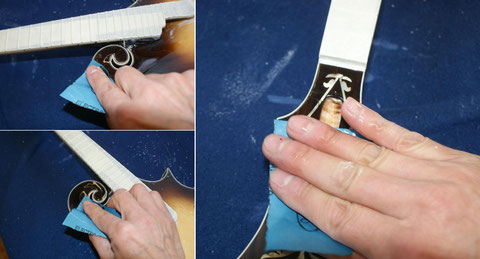

Die Bindings müsse freigelegt und gescäubert werden.

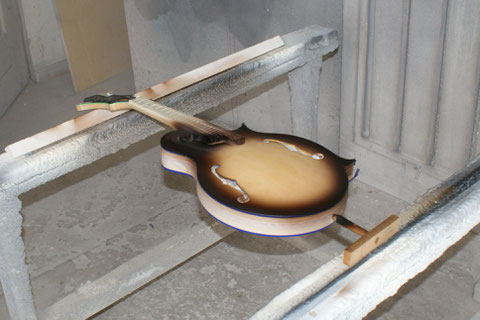

Jetzt wird das Instrument mit Klarlack lackiert.

Sieht schon sehr vielversprechend aus.

Nach dem trocknen wird erst wieder mal geschliffen.

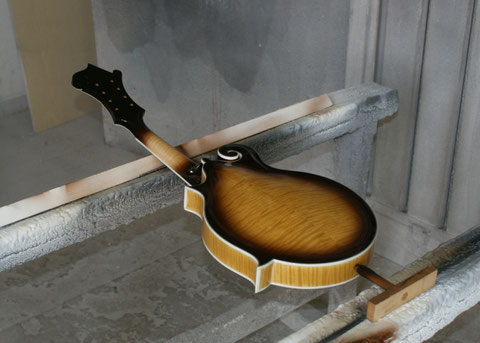

Dann wurden ie Zargen mit dem Burst versehen und auch hier wieder versäubert.

Anschließend wurde wieder alles ...

... mit Klarlack lackiert.

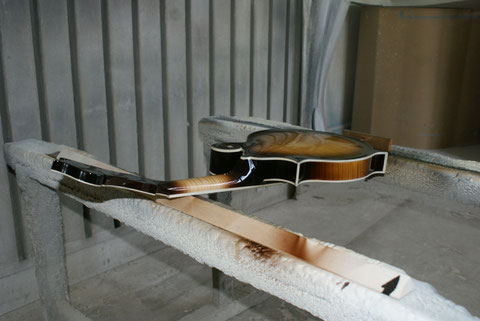

Jetzt kann alles wieder trocknen.

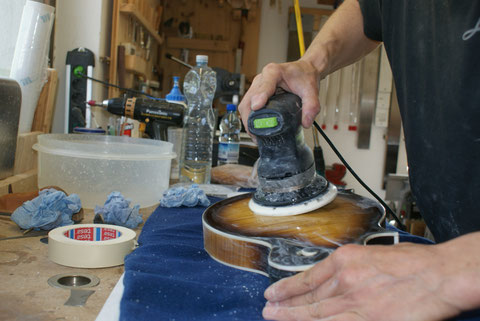

Nach einiger Zeit wird der Lack noch einmal fein geschliffen ...

... und in mehreren Poliergängen auf Hochglanz gebracht.

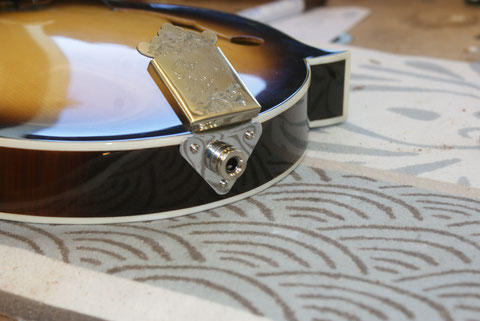

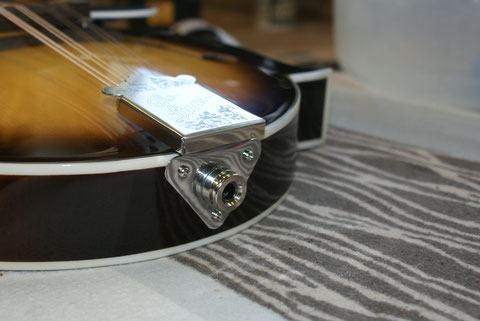

Die Abdeckung für den Saitenhalter wurde aus Neusilber extra angefertigt.

Elektrik für das Tonabnehmersystem ist bereits montieret.

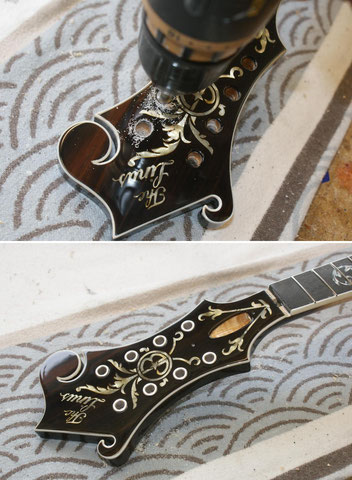

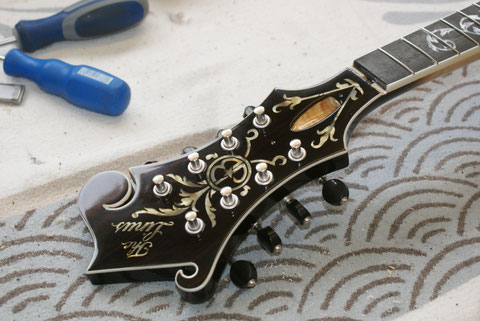

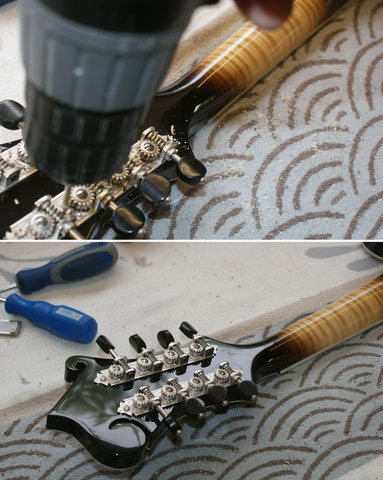

Installieren der Tuner.

Das Schlagbrett wird montiert.

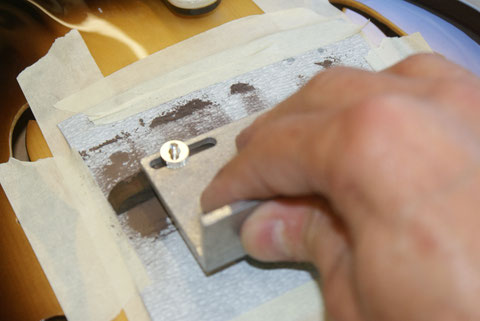

Der Steg wird durch schleifen optimal an die Deckenwölbung angepasst.

Die Saiten ...

... können aufgezogen und ...

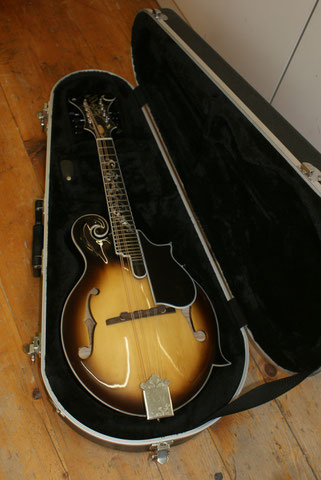

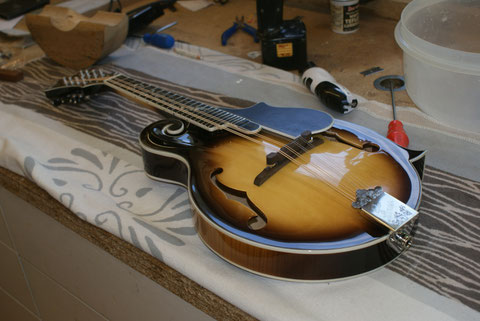

... das Instrument feriggestellt werden.
