Linus - "Rick Turner Model One" mit SC.

Hier ein kleiner Einblick in den Bau der 2. Linus - "Rick Turner Model One" mit zusätzlichem Singlecoil.

Material das zur Verwendung kommt.

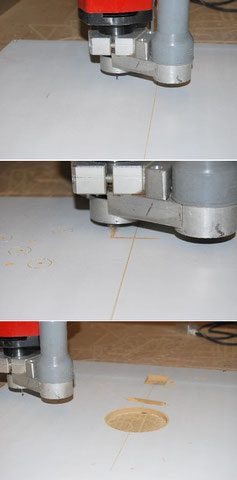

Den Anfang machen wieder Templates die zur Kontrolle dienen.

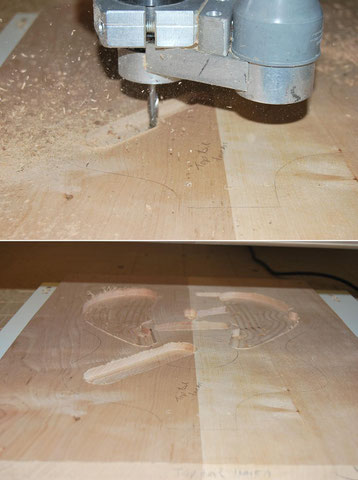

Die Innenfräsungen werden zuesrt gemacht.

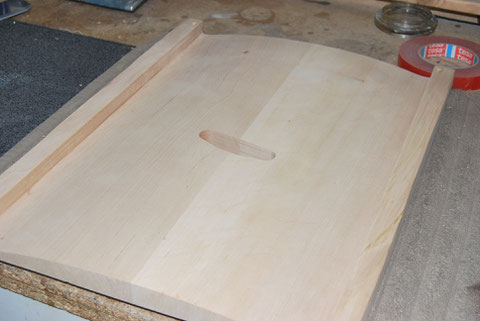

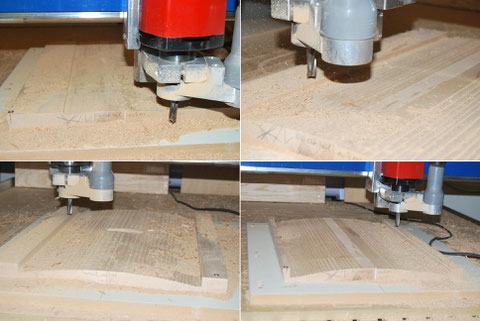

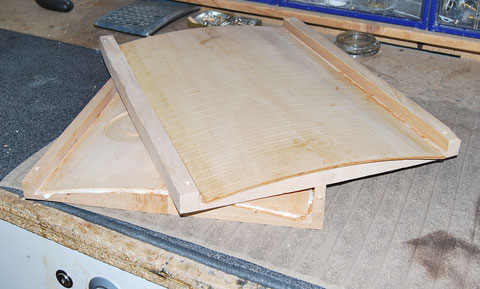

Im Anschluß erfolgt die grobe Wölbung des Top und Back.

So sieht es aus bevor das Verrunden erfolgt.

Und so ist es aus, wenn die Rundung aufgearbeitet ist.

Jetzt können die Tops aufgeleimt werden.

Nun kann das Innere des Korpus ausgehölt werden,

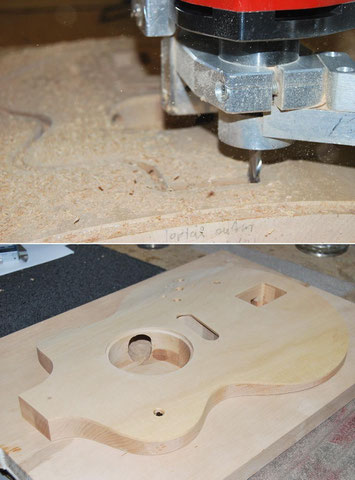

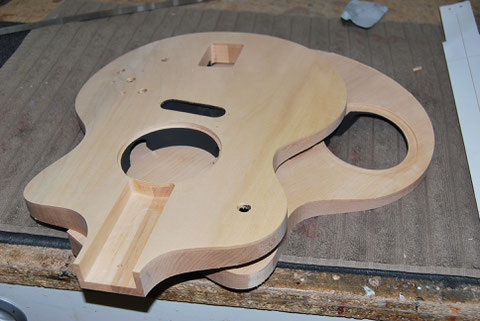

Nach dem beide Korpushälfte innen ausgearbeitet sind, können die Fräsungen gemacht werden.

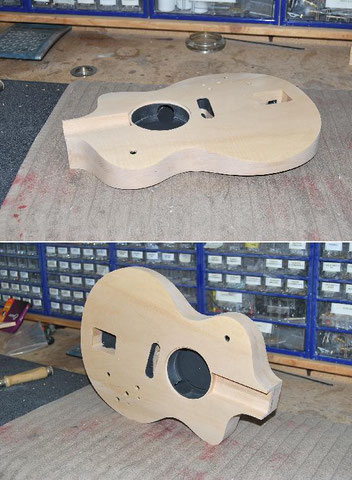

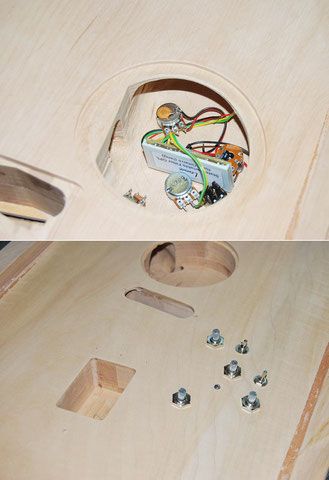

Überprüfen ob die Elektrik sauber eingebaut werden kann.

Jetzt können die Teile formatiert ...

und die Halstasche gefräst werden. Diese beträgt 1,2°

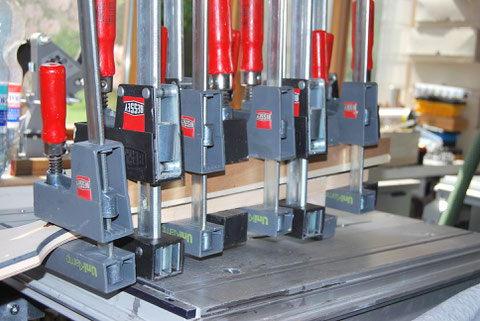

Nun können die Hälften miteinander verleimt werden.

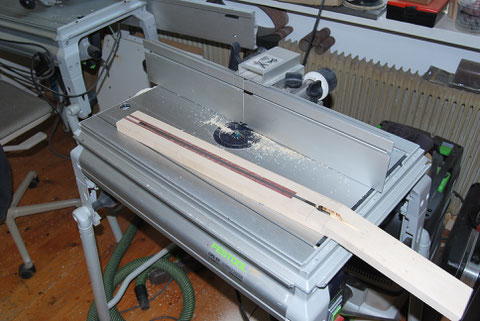

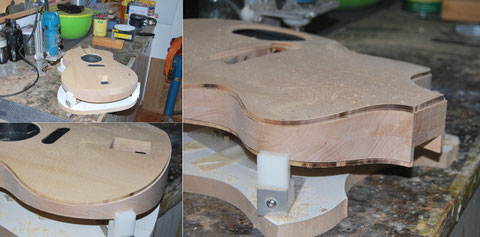

Fräsungen für das Binding.

Einkleben des Bindings.

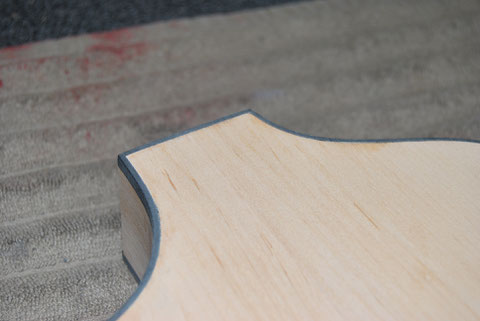

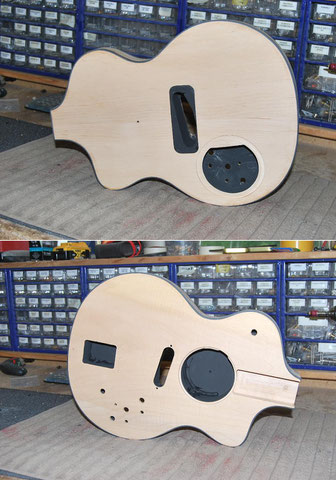

Nach dem versäubern sieht das Ganze schon sehr gut aus.

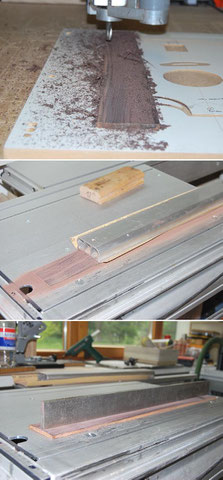

Der nächste Schritt wird das Anfertigen des Griffbrettes sein.

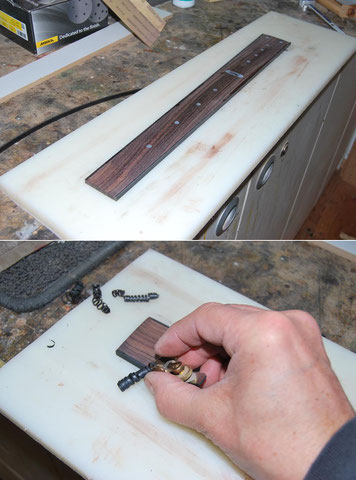

Aufarbeiten des 12" Radius.

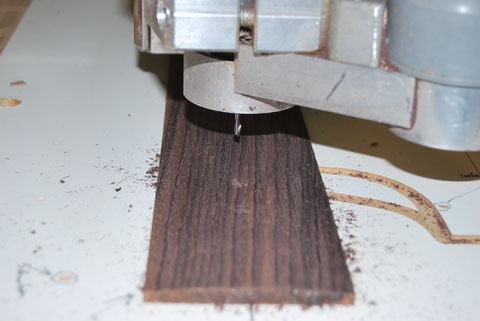

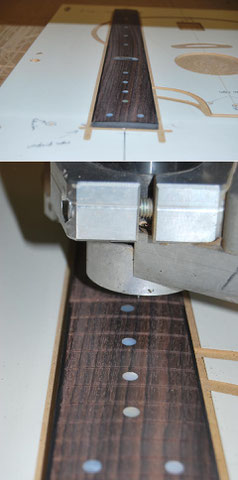

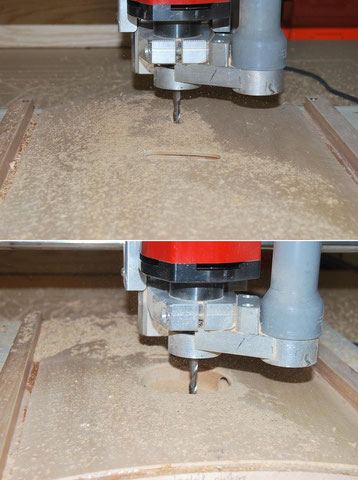

Fräsen der Dots ...

... und vorbereiten des Inlay für den 12. Bund.

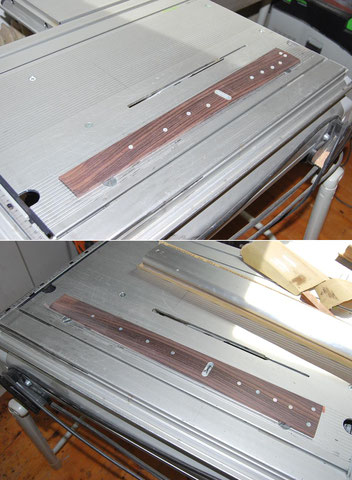

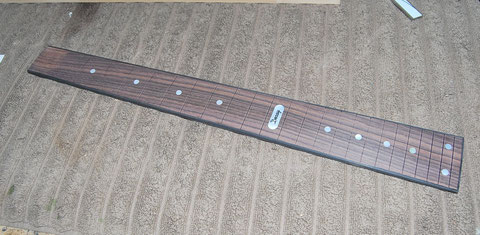

Einkleben der Inlays.

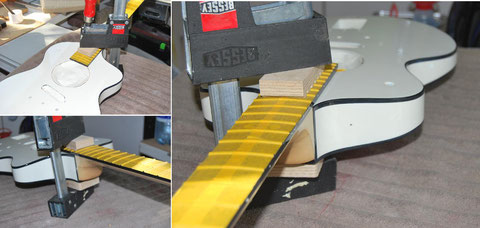

Nun kommt noch das 1,5mm Binding ans Griffbrett.

Fräsen der Bundschlitze.

Jetzt geht es ins Wochnenede ;) ...

Nach dem die Bundstäbe ausgeklinkt und gefeilt wurden, kann bundiert werden.

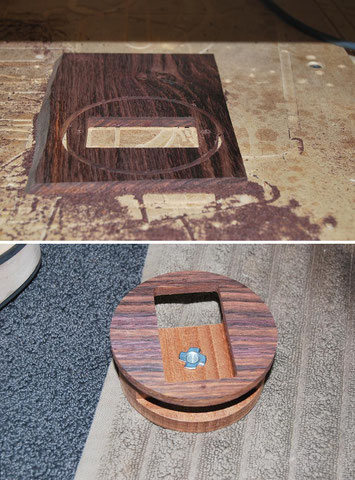

Anfertigen des Drehtellers für den Humbucker.

Der Deckel für den Drehteller ist aus Palisander. Später erhält er noch eine Einlage aus Messing.

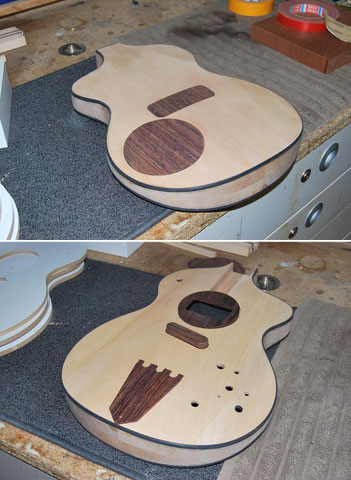

Inzwischen habe ich auch schon die Abdeckungen für die Elektrofächer angefertigt.

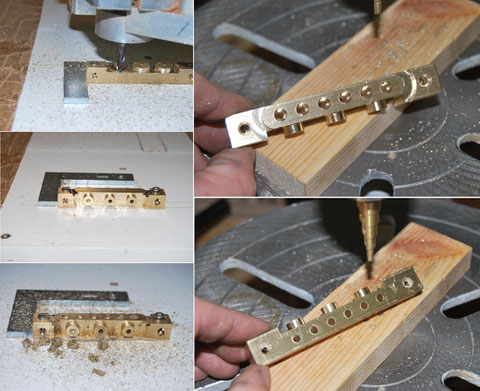

Nun geht es an die Harwareteile die angefertigt werden müssen.

Poliert sieht das Ganze so aus.

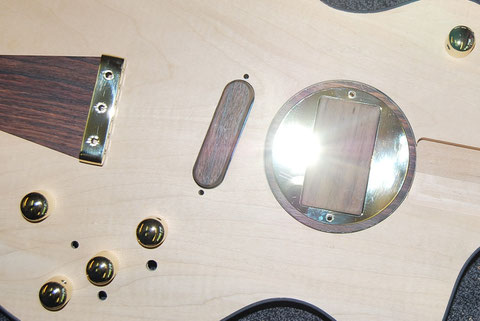

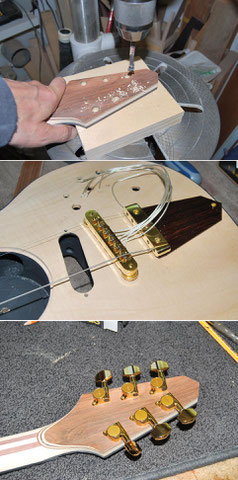

Zur Probe die ganzenen Teile aufgelegt ...

... um einen besseren Eindruck zu bekommen.

Die Schraube für den Drehteller muß noch etwas modifiziert werden.

Outputjack.

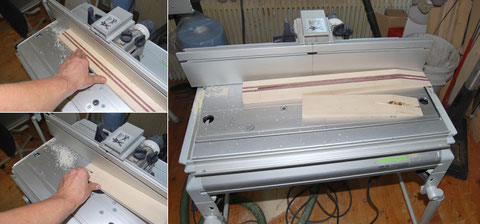

Der Halsstab wird an der Kehlmaschine gefräst.

Stab passt perfekt.

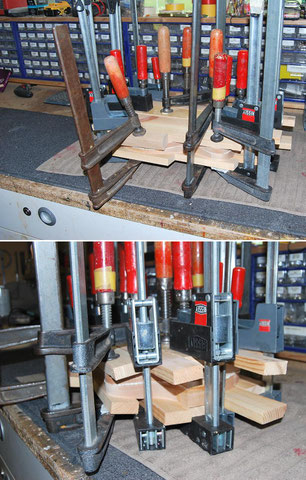

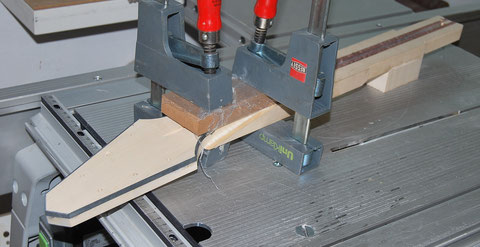

Um die Kopfplatte formen zu können, werden noch zwei "Ohren" angeleimt.

In der Zwischenzeit kümmere ich mich um den Tenon und überprüfe die Passgenauigkeit.

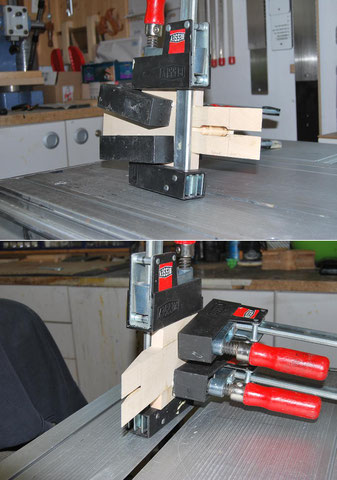

Anleimen des Halsfußes.

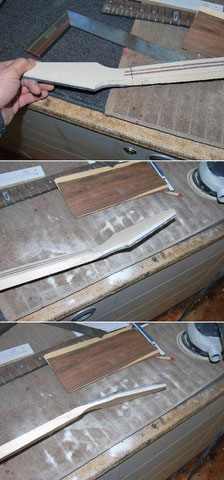

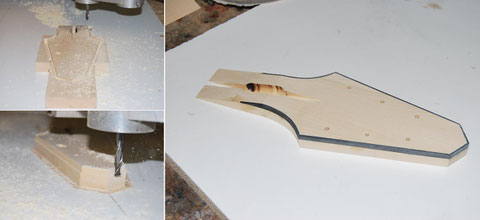

Die Kopfplatte wird vorbereitet und das Binding eingearbeitet.

Jetzt kann auch die Kopfplatte angeleimt werden.

Inzwischen ist auch der Halsfuß angeleimt.

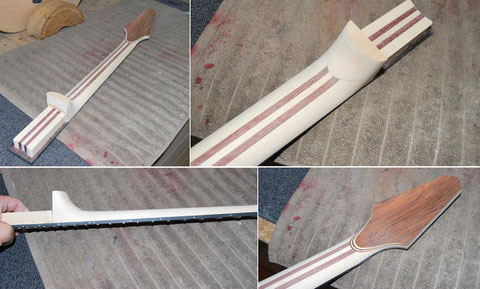

Anzeichnen und vorbereiten für das Furnier.

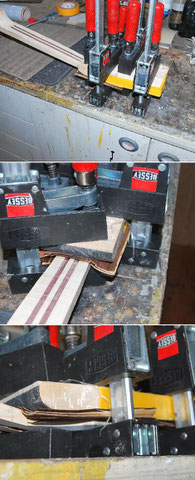

Das Kopfplattenfurnir auf der Rückseite ist 5-lagig.

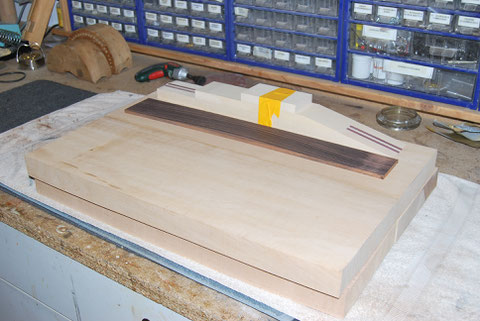

Aufleimen des Griffbrettes.

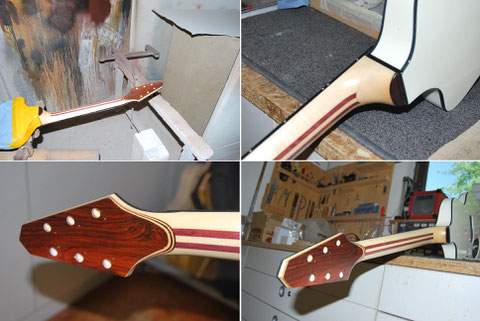

Inzwischen ist der Hals fertig.

Noch einige Arbeiten bevor es an die Lackierung geht.

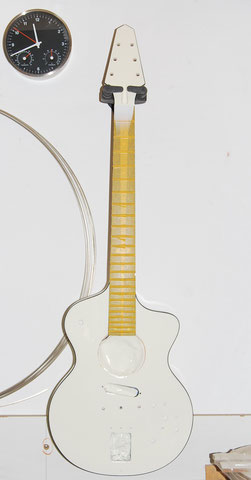

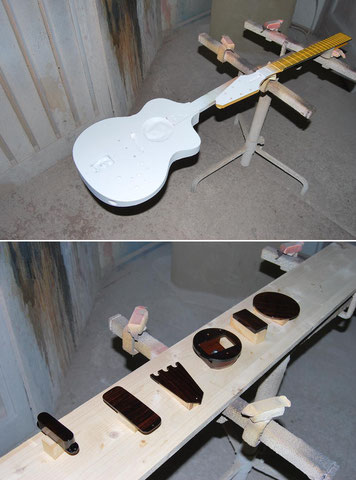

Grundierarbeiten am Instrument und den Palisanderparts.

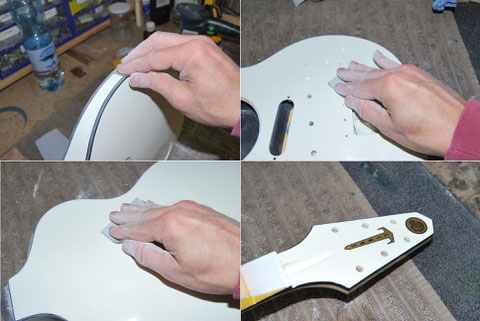

Nach dem Trocknen muss gut geschliffen werden.

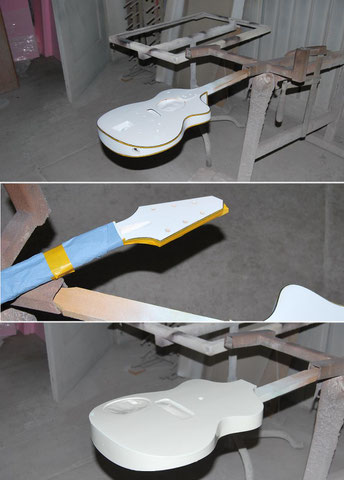

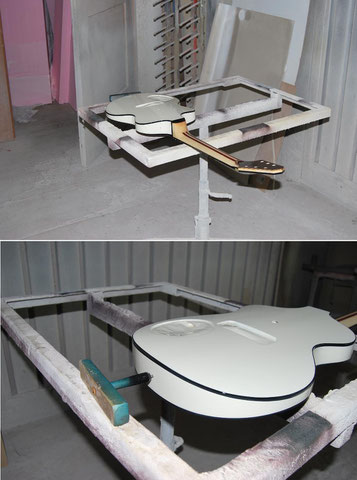

Anschließend wird die Farbe lackiert ...

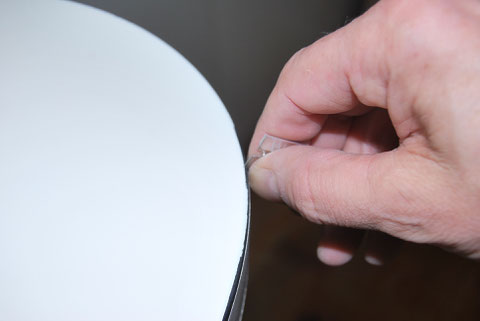

... und danach die Bindings versäubert.

Die Palisanderteile erhalten auch noch eine Schicht Klarlack.

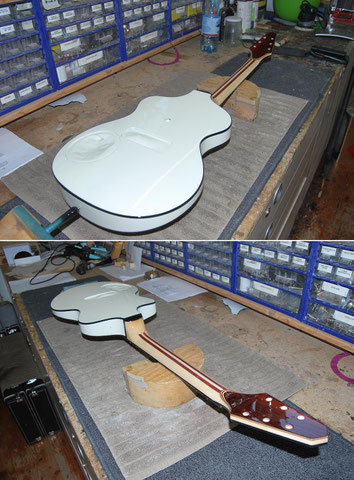

Hochzeit ...

Ein letzter Lackschliff ...

... und ein letzter Lackiergang.

Der Hals ist mit Mattlack lackiert.

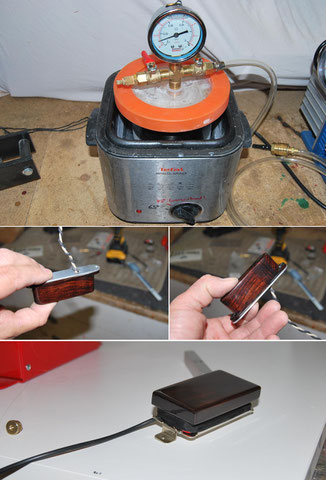

Die Tonabnehmer können nun gebaut und gewaxt werden.

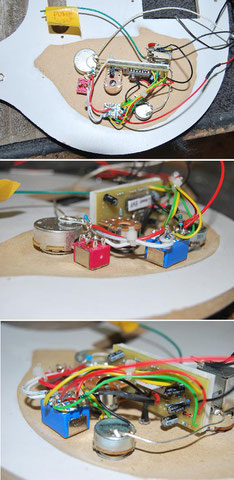

Vorverdrahtug der Elektrik.

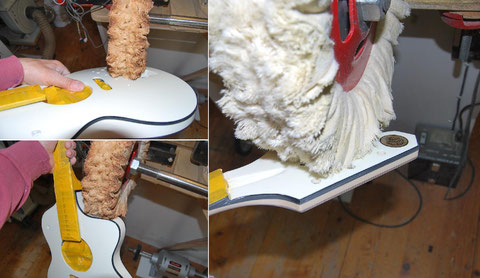

In mehreren Poliergängen wird das Instrument auf Hochglanz gebracht.

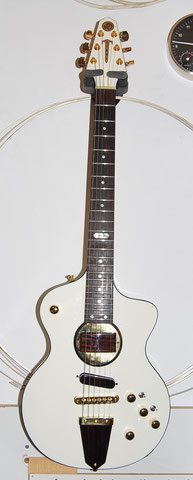

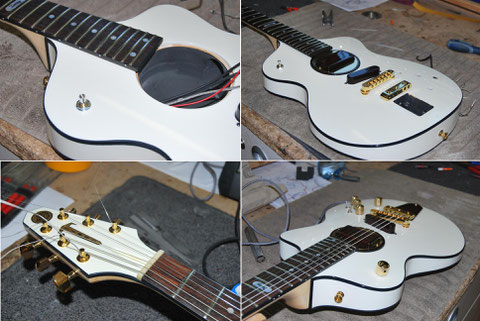

Danach erfolgt das Komplettieren.
